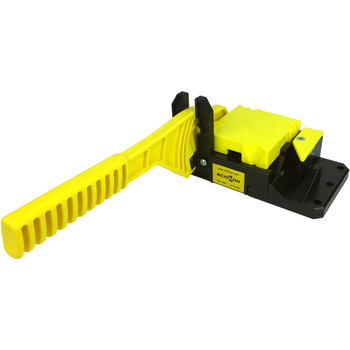

Scionon SGC6-GBU Školková gilotina
Školkařská gilotina Scionon SGC6-GBU připravuje vysoce kvalitní rouby stromů. Jeho používání je jednoduché a bezpečné i pro začínající uživatele. Umožňuje produkci V-řezů a pupenů perulantů.
Návod k montáži gilotiny SCIONON "Graft crafter""
Čtyři kroky montážního návodu
Rozbalte krabici a zkontrolujte, zda všechny součásti odpovídají seznamu dílů přiloženému v sadě.
Porovnejte pohled na díly s obsahem krabice a zkontrolujte, zda nic nechybí.
Vaše očkovací gilotina je rozdělena na části. Pro správné sestavení postupujte podle následujících pokynů.
KROK 1.
Vložte vratný třmen do vybrání základního modulu. Připevněte je na místo pomocí montážních šroubů M5x16 mm. Šrouby s knoflíkovou hlavou utáhněte dodaným klíčem s mírným odporem. Nekruťte závity.
KROK 2.
Na pohyblivou rukojeť gilotiny kápněte několik kapek oleje. Poté jej zasunutím do dutiny kanálu umístěte na místo. Zajistěte šroubem M8x70 mm. Umístěte pojistnou podložku na vnější stranu. Utáhněte rukojeť tak, aby se volně pohybovala, ale bez vůle. Nepřetěžujte se.
KROK 3.
Připevněte menší rozdělovač k základnímu modulu gilotiny jeho zasunutím do montážního kanálu. Zajistěte pomocí šroubu s nástrčnou hlavou M8x20/25 mm. Utáhněte, aby byly oba díly zajištěny. Nepřetěžujte se.
KROK 4.
Umístěte žlutý blok se čtyřmi otvory, které odpovídají otvoru v základním modulu. V závislosti na velikosti řezaného materiálu máte na výběr ze čtyř typů zásuvek. Chcete-li změnit průměr, posuňte žlutý blok nahoru a otočte jej o 90 stupňů na požadovanou velikost řezu.
Vaše roubovací gilotina SCIONON je nyní připravena k použití. Ujistěte se, že je správně složený. Připevněte ji k pracovní desce pomocí šroubů. Zajistěte, aby osoba používající gilotinu měla odpovídající znalosti a školení pro práci s naším zařízením. Doufáme, že produkt, který vám dáváme k dispozici, splní vaše očekávání.
Seznam dílů
Žádný kódový název
- 1 GH3 - gilotinová rukojeť s odpovídající závitovou vložkou
- 2 M3TI M3 - vložky na míru
- 3 GHB6 - držák gilotinového nože
- 4 M3x8FHSS M3x8mm - šrouby s plochou hlavou
- 5 M5x 16 mm M5x16 mm - šroub s knoflíkovou hlavou
- 6 GY3 - reverzibilní jho ze skleněných vláken
- 7 GBB3 - základní modul gilotiny s vložkou
- 8 M8x25FHSS M8x20mm - šroub s plochou hlavou
- 9 TSB3 - distribuční blok
- 10 M3x6FSHSS M3x6mm - šroub s plochou hlavou
- 11 SUB3 - čepel jednotky
- 12 SCB3 - ochranný kryt čepele
- 13 M5x12FSHSS M5x12mm - šroub s plochou hlavou
- 14 4WGB3 - čtyřdrážkový gilotinový blok (žlutý)
- 15 LW8x14 - bezpečnostní podložka
- 16 M8x70x25HSS M8x70x25mm - šroub s válcovou hlavou
- 17 M4x50STHCS M4x50mm - samořezný šroub se šestihrannou hlavou
- 18 DMC5-25 - třmeny pro měření průměrů
- 19 AK2BF 2mm - upínací klíč čepele
- 20 AK3-6 3 mm, 4 mm, 5 mm, 6 mm - sada klíčů
- 21 SRCS30 - čisticí roztok na odstraňování šťáv 30 ml
- 22 MLO30 - víceúčelový mazací olej
- 23 SDC - přístupový kód pro videokanál SCIONON
- 24 AOM3 - úplný manuál k zařízení
- 25 4WGB4 - čtyřdrážkový gilotinový blok (zelený - volitelný)
