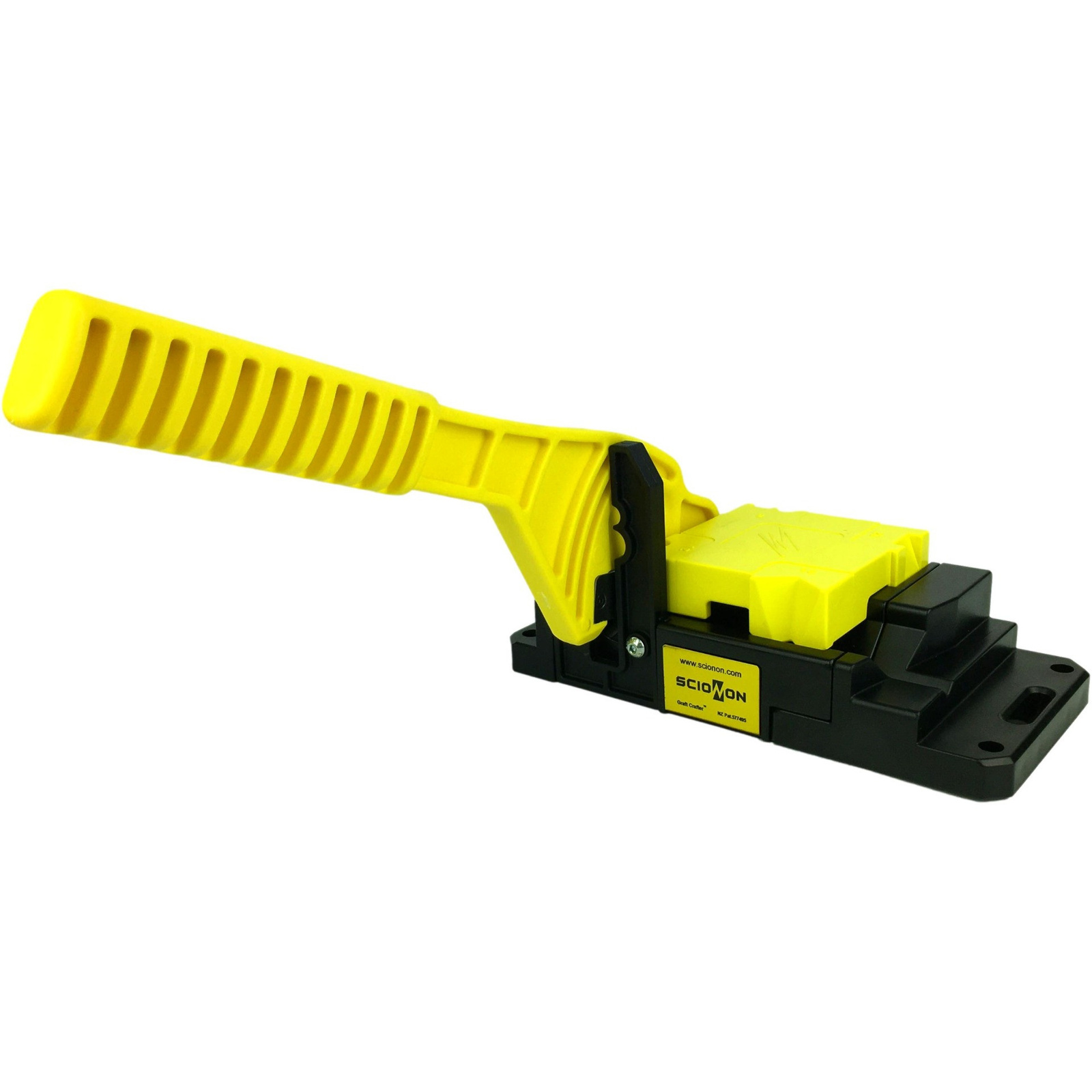

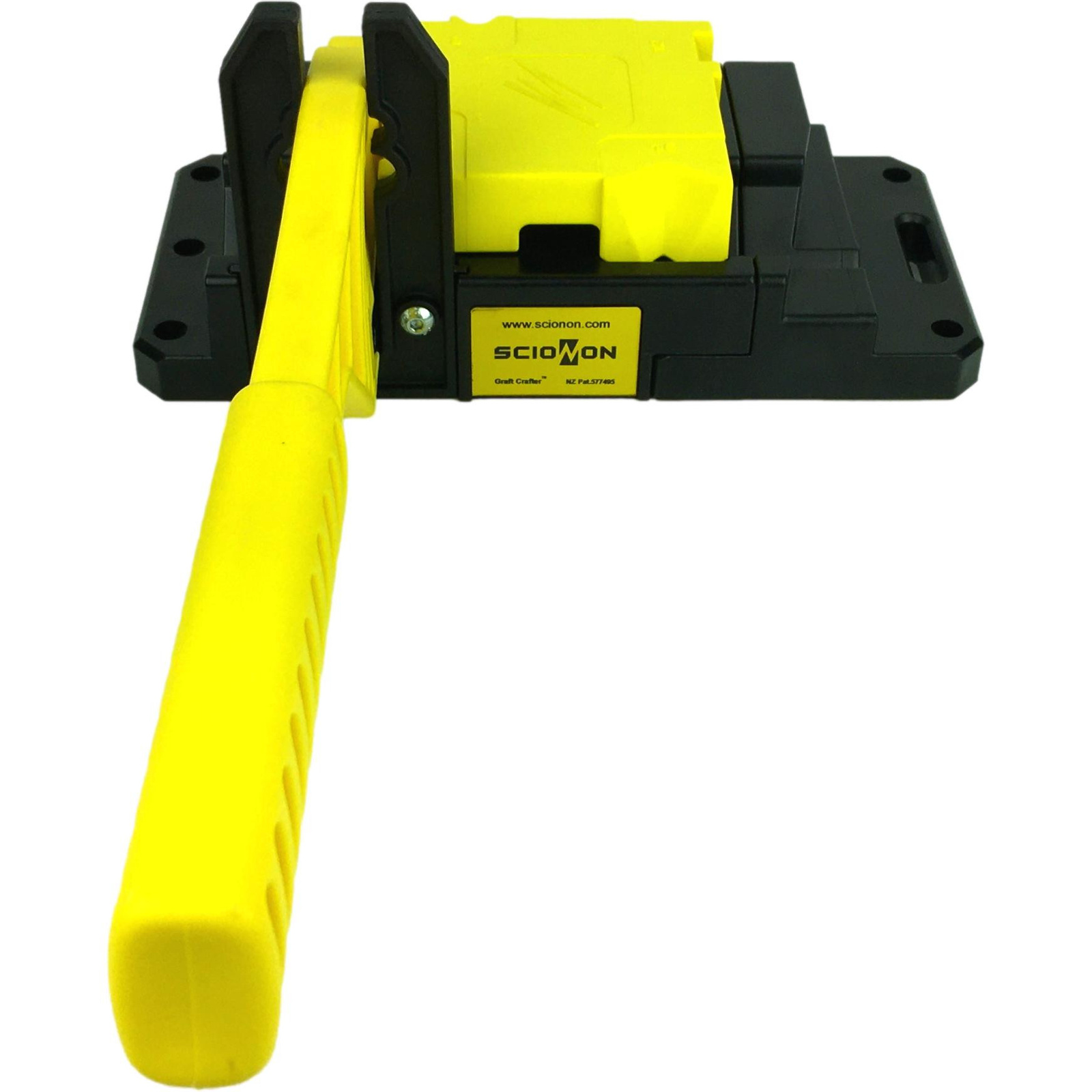

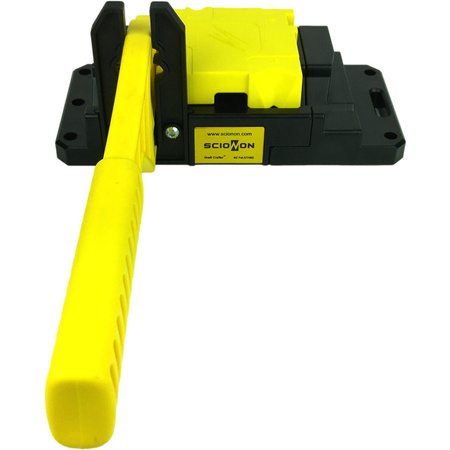

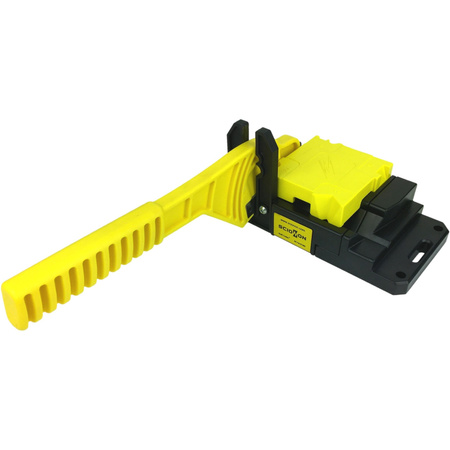

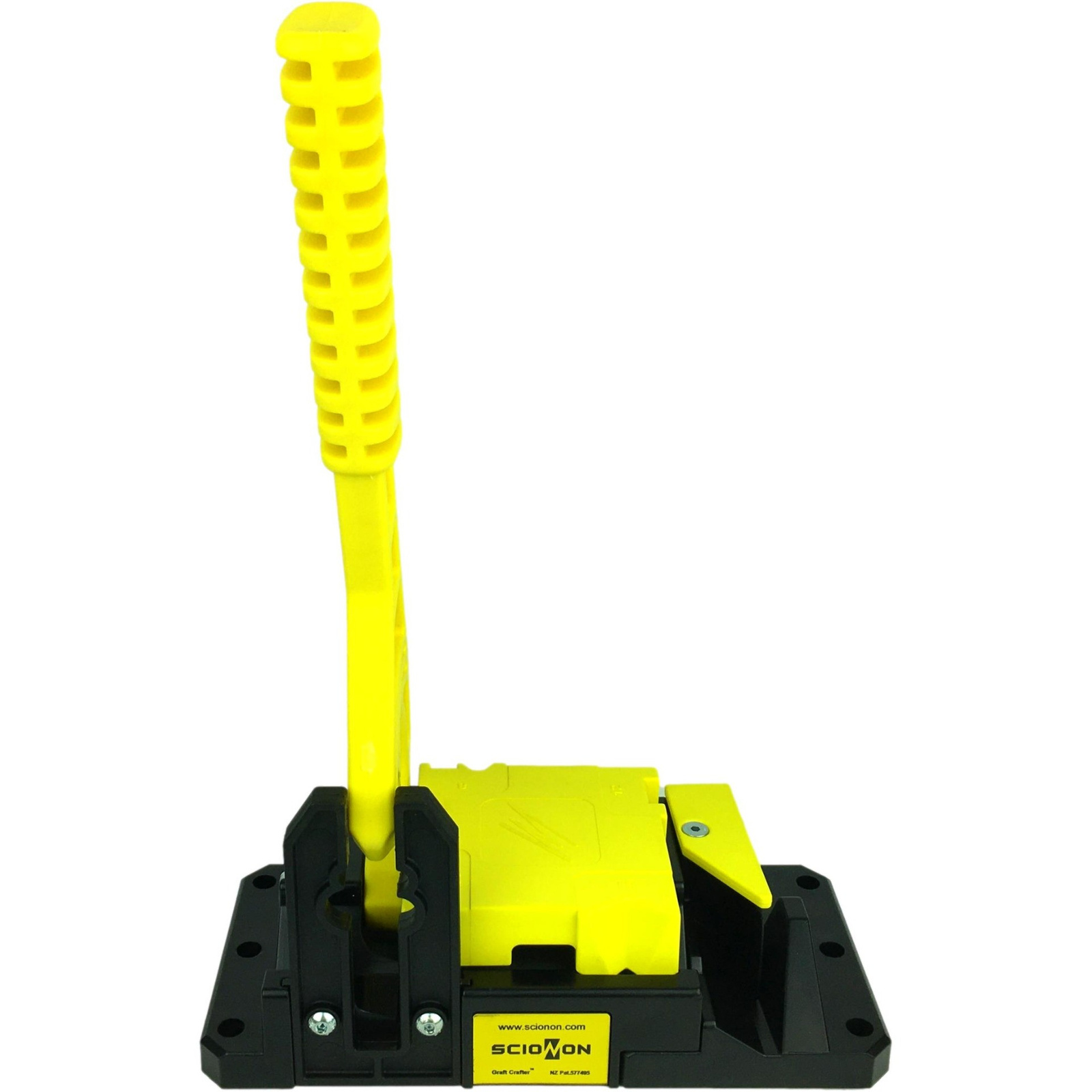

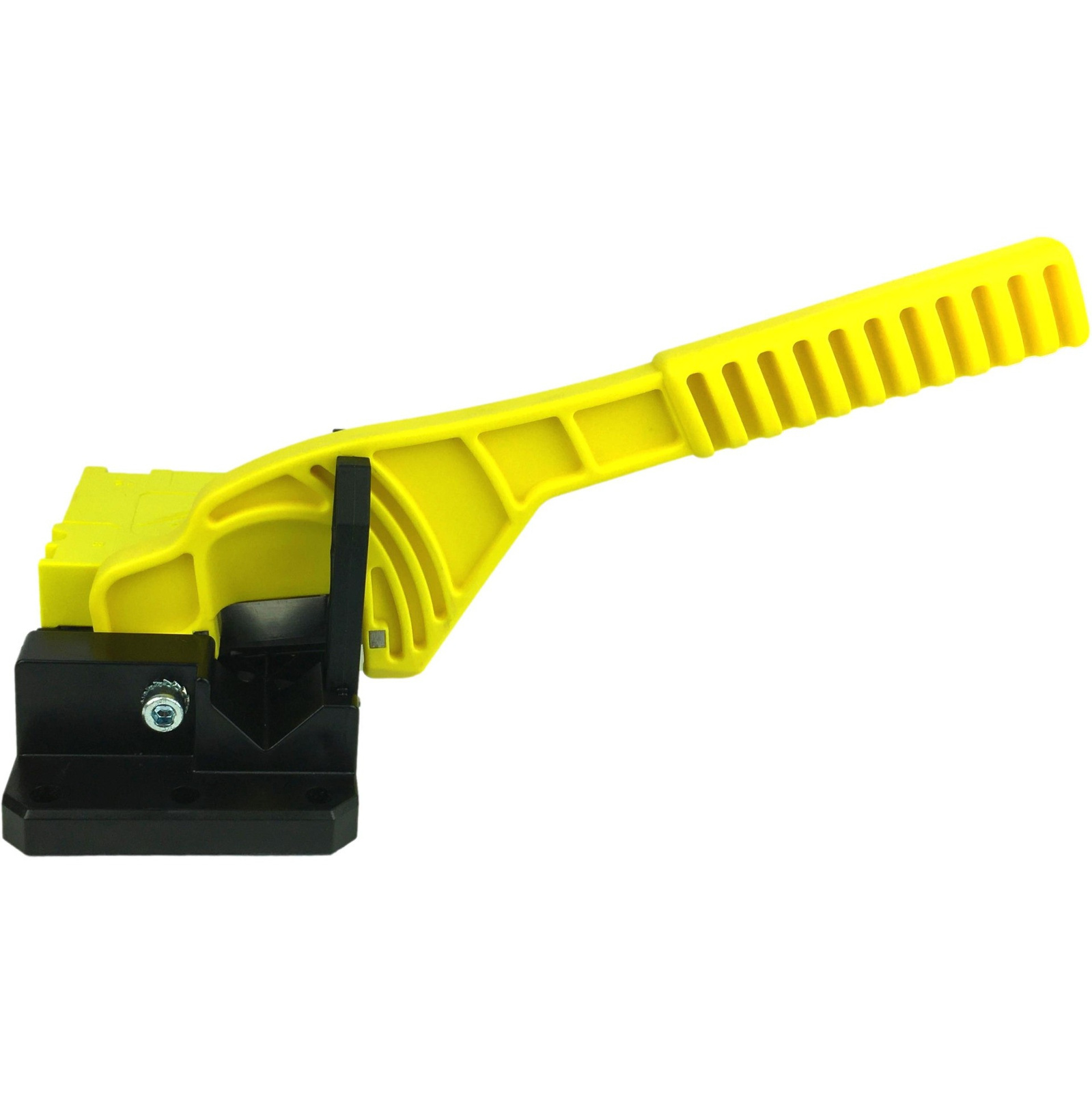

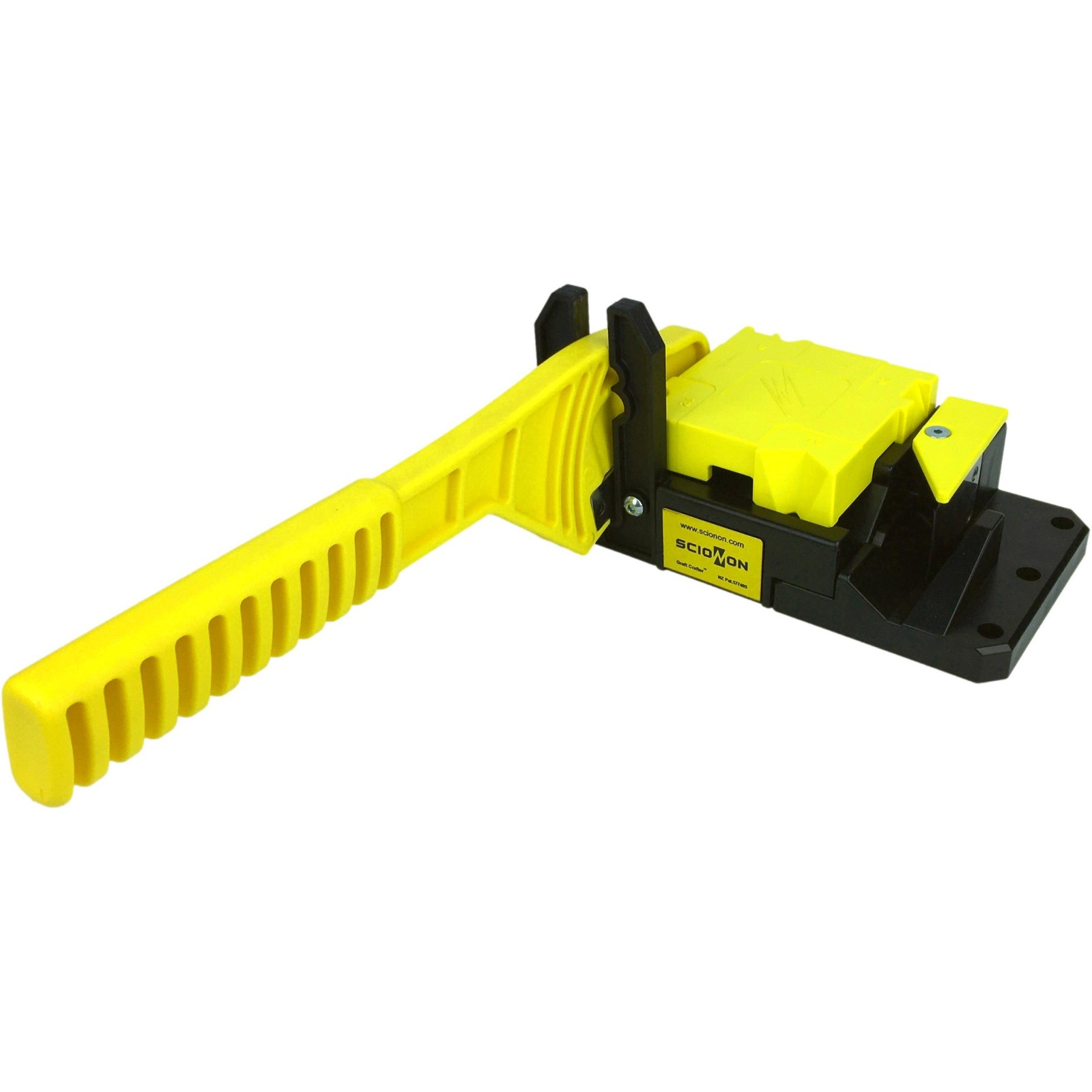

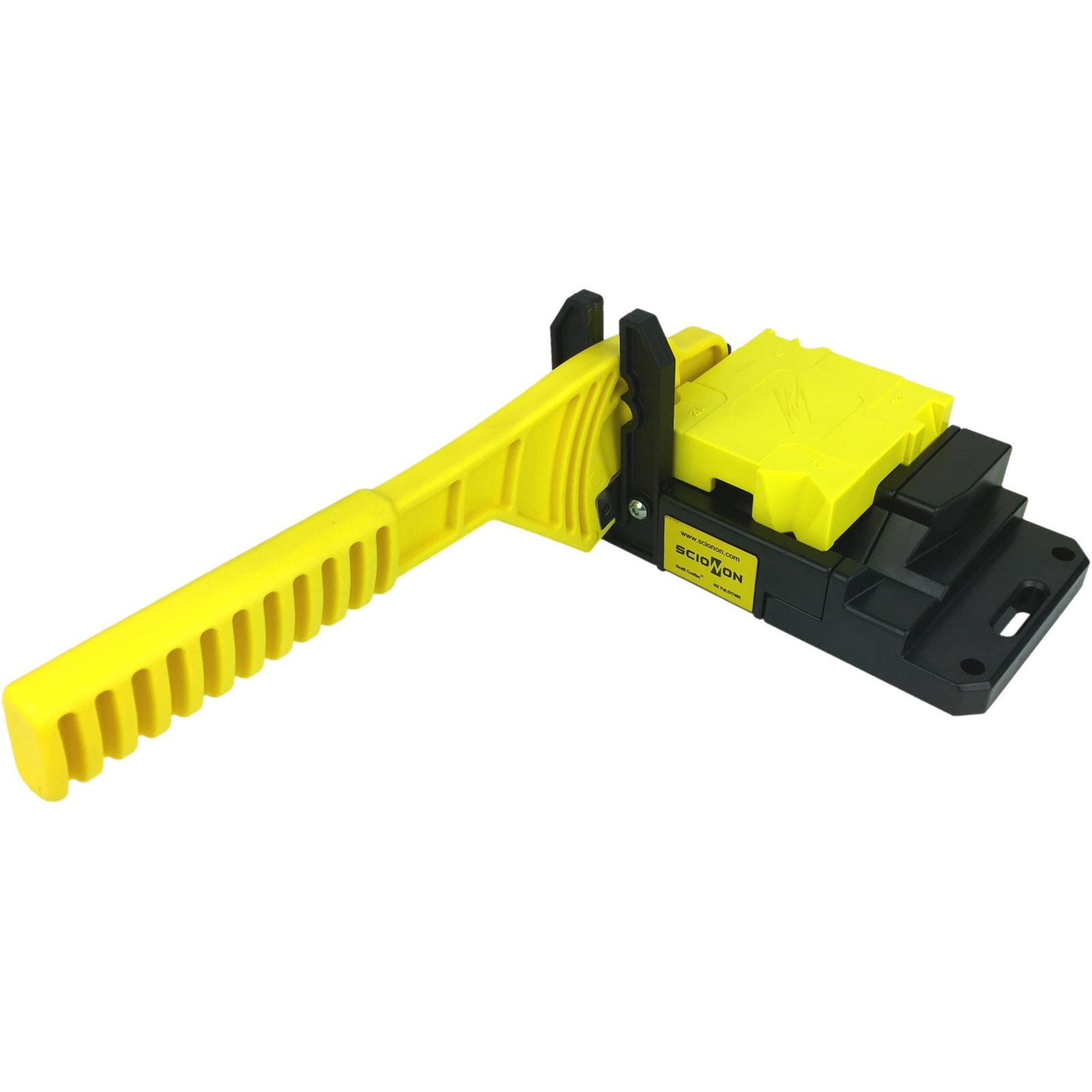

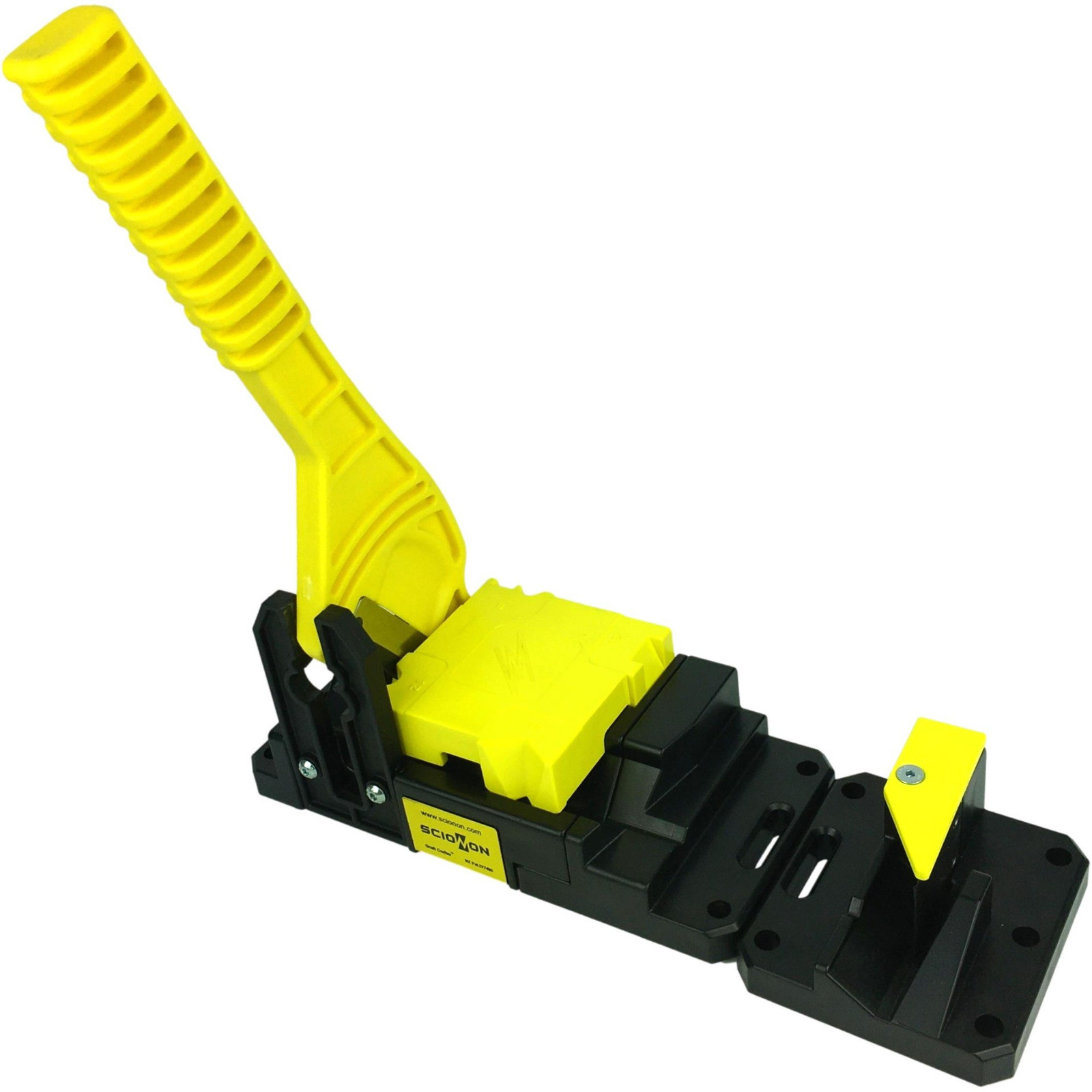

Scionon SGC6-GBU Ghilotină pentru grădiniță
Ghilotina pentru pepiniere Scionon SGC6-GBU pregătește scions de copaci de înaltă calitate. Este simplu și sigur de utilizat, chiar și pentru utilizatorii începători. Permite producerea de puieți tăiați în V și de muguri de perulanți.
Instrucțiuni de asamblare pentru ghilotina SCIONON "Graft crafter""
Instrucțiuni de asamblare în patru pași
Despachetați cutia și verificați dacă toate componentele corespund listei de piese incluse în kit.
Comparați imaginea pieselor cu conținutul cutiei, verificați dacă nu lipsește nimic.
Ghilotina dvs. de vaccinare este în părți. Pentru a-l asambla corect, urmați instrucțiunile de mai jos.
PASUL 1.
Introduceți jugul reversibil în locașurile modulului de bază. Fixați-le în poziție folosind șuruburi de montare M5x16mm. Strângeți șuruburile cu cap de buton cu cheia furnizată până la o ușoară rezistență. Nu răsuciți firele.
PASUL 2.
Aruncați câteva picături de ulei de mașină pe mânerul mobil al ghilotinei. Apoi, glisându-l în cavitatea canalului, puneți-l în poziție. Fixați cu șurub M8x70mm. Așezați șaiba de blocare pe partea exterioară. Strângeți astfel încât mânerul să se miște liber, dar fără joc. Nu strângeți prea tare.
PASUL 3.
Atașați colectorul mai mic la modulul de bază al ghilotinei prin glisarea acestuia în canalul de montare. Fixați cu șurub cu cap tubular M8x20/25mm. Strângeți pentru a fixa ambele părți. Nu strângeți prea tare.
PASUL 4.
Plasați un bloc galben cu patru sloturi cu găuri diferite, potrivindu-l cu gaura din modulul de bază. În funcție de dimensiunea materialului pe care îl tăiați, aveți de ales între patru tipuri de mufe. Pentru a schimba diametrul, glisați blocul galben în sus și apoi rotiți-l cu 90 de grade la dimensiunea de tăiere dorită.
Ghilotina dvs. de grefă SCIONON este acum gata de utilizare. Asigurați-vă că este pliată corect. Atașați-l la blatul de lucru cu șuruburi. Asigurați-vă că persoana care utilizează ghilotina are cunoștințele și formarea adecvate pentru a lucra cu echipamentul nostru. Sperăm că produsul pe care vi-l punem la dispoziție vă va satisface așteptările.

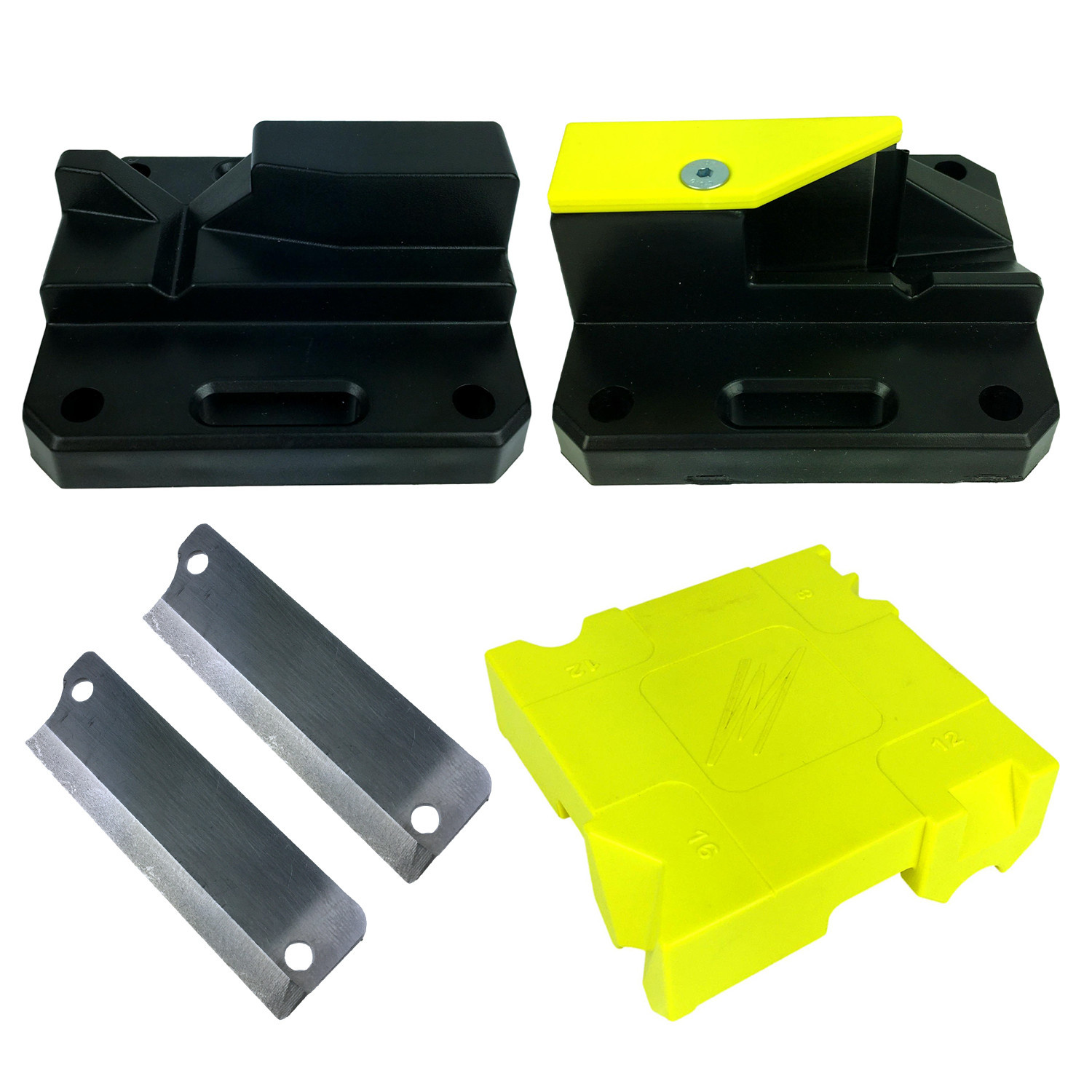

Lista de piese
Fără nume de cod
- 1 GH3 - mâner ghilotină cu inserție filetată corespunzătoare
- 2 M3TI M3 - tălpi interioare montate
- 3 GHB6 - suport lamă ghilotină
- 4 M3x8FHSS M3x8mm - șuruburi cu cap plat
- 5 M5x 16mm M5x16mm - șurub cu cap de buton
- 6 GY3 - jug reversibil din fibră de sticlă
- 7 GBB3 - modul de bază pentru ghilotină cu inserție
- 8 M8x25FHSS M8x20mm - șurub cu cap plat
- 9 TSB3 - bloc de distribuție
- 10 M3x6FSHSS M3x6mm - șurub cu cap plat
- 11 SUB3 - lama unității
- 12 SCB3 - protecție lamă
- 13 M5x12FSHSS M5x12mm - șurub cu cap plat
- 14 4WGB3 - bloc ghilotină cu patru fante (galben)
- 15 LW8x14 - spălător de siguranță
- 16 M8x70x25HSS M8x70x25mm - șurub cu cap tubular
- 17 M4x50STHCS M4x50mm - șurub cu cap hexagonal autofiletant
- 18 DMC5-25 - calibre pentru măsurarea diametrelor
- 19 AK2BF 2mm - cheie de prindere a lamei
- 20 AK3-6 3mm, 4mm, 5mm, 6mm - set de chei
- 21 SRCS30 - soluție de curățare pentru îndepărtarea sucurilor 30 ml
- 22 MLO30 - ulei lubrifiant multifuncțional
- 23 SDC - codul de acces pentru canalul video SCIONON
- 24 AOM3 - manual complet al dispozitivului
- 25 4WGB4 - bloc ghilotină cu patru fante (verde - opțional)
